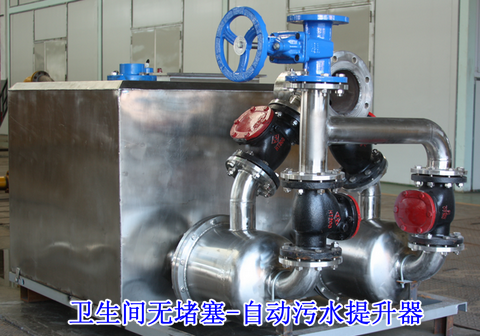

污水提升站
發布日期：2015-04-28 09:53瀏覽：3847
型號：LYWQ-25-4.0
工作原理
采用固液分離、反沖裝置，能夠?qū)⑽鬯械碾s物隔離在分離器內。雜物過濾后的污水通過水泵泵腔流到箱體，使得雜物與水泵葉輪沒有直接接觸，徹底解決水泵葉輪纏繞、堵塞、負載較重等歷史性困擾，給排污泵營造最佳的運行環境使其“輕裝上陣”，充分發揮額定功效，延長水泵使用壽命。
LYWQ系列分體式雜物分離器已經獲得國家專利結構，其特點是雙層結構、可拆卸、水泵采用無堵塞葉輪具有防堵塞導流功能，與同類產品的分離器相比，其進水更流暢，不宜堵塞，并具有自攪勻功能，既保證了雜物與污水的有效分離，又可以保證箱體內的漂浮物順利排出。
應用范圍
☆別墅、辦公樓、高檔寓所、公寓等地下室廚房及衛生間的污水提升排放場所；
☆地鐵站、地下人行通道污水提升排放；
☆地下商場、超市、浴池、KTV等商務性場所的污水提升排放；
☆市區中、小型無人操作污水輸送站排放場所；
☆各類醫院、門診、病房污水的無害化處理及達標排放；
☆地下餐飲、廚房污水提升排放場所；
☆地下車庫的污水提升排放；
產品特點
1、手動、/自動運行功能
在手動運行狀態下可以操作任意一臺水泵工作，當水位達到最低設計水位時仍可自動停止運行；在自動運行狀態時，設備在PLC控制下全自動運行，水位達到設定上限時，自動開泵抽水，水位低于設定下限時，自動關泵停止抽水，實現兩臺水泵交替運行，互為備用；當一臺排污泵出現故障時，設備可在不停止工作的同時自動切換到另一臺排污泵，并鎖定單泵運行，同時報警提示故障類型；
2、多點監控、自動報警指示功能
設計采用相序保護裝置、過濾器壓力檢測報警裝置，高水位報警與超高水位報警裝置等監控設備的運行狀況，從而提高了設備運行的可靠性與穩定性。采用報警燈光閃爍和不同聲音可區分故障類型；
3、水位電極采用316不銹鋼條特別設計制作
分超高、高、低三級探測水箱內的水位、抗氧化、防結垢、耐腐蝕，徹底解決了同類產品易結垢導致溢水及電極腐蝕污染等諸多控制失靈問題；
4、采用獨特的專利結構
專利設計的雜物污水分離器結構使系統運行時排污壓力增大，使水泵與可纏繞型雜物不接觸，避免雜物纏繞和堵塞水泵葉輪而燒壞水泵電機；設備內不會產生沉淀，實現了無沉淀、免清掏，大大節約設備運行和管理維護的成本；
5、不銹鋼水箱
采用304不銹鋼板焊接制成，密閉暫存污水，無滲漏、無臭味、無污染；
6、控制箱采用PLC可編程控制器及液晶控制屏
控制箱具備手動/自動功能，通過液晶控制屏可實時查看設備運行信息，查看水泵累計運行時間以及故障信息，具有缺相、過載、超高液位、水泵防銹等報警保護功能，方便維護及維修工作；
7、根據用戶需要，可選配遠程監控功能，實現互聯網遠程監控運行的目的；
8、進水口管徑：DN100/DN150（進水口高度550～1000mm可調），排水口管徑：DN80/DN100，排 氣口管徑：DN50；
9、安裝在設備坑內時，可選配輔助排污泵；
產品參數表：
工作原理
采用固液分離、反沖裝置，能夠?qū)⑽鬯械碾s物隔離在分離器內。雜物過濾后的污水通過水泵泵腔流到箱體，使得雜物與水泵葉輪沒有直接接觸，徹底解決水泵葉輪纏繞、堵塞、負載較重等歷史性困擾，給排污泵營造最佳的運行環境使其“輕裝上陣”，充分發揮額定功效，延長水泵使用壽命。
LYWQ系列分體式雜物分離器已經獲得國家專利結構，其特點是雙層結構、可拆卸、水泵采用無堵塞葉輪具有防堵塞導流功能，與同類產品的分離器相比，其進水更流暢，不宜堵塞，并具有自攪勻功能，既保證了雜物與污水的有效分離，又可以保證箱體內的漂浮物順利排出。
應用范圍
☆別墅、辦公樓、高檔寓所、公寓等地下室廚房及衛生間的污水提升排放場所；
☆地鐵站、地下人行通道污水提升排放；
☆地下商場、超市、浴池、KTV等商務性場所的污水提升排放；
☆市區中、小型無人操作污水輸送站排放場所；
☆各類醫院、門診、病房污水的無害化處理及達標排放；
☆地下餐飲、廚房污水提升排放場所；
☆地下車庫的污水提升排放；
產品特點
1、手動、/自動運行功能
在手動運行狀態下可以操作任意一臺水泵工作，當水位達到最低設計水位時仍可自動停止運行；在自動運行狀態時，設備在PLC控制下全自動運行，水位達到設定上限時，自動開泵抽水，水位低于設定下限時，自動關泵停止抽水，實現兩臺水泵交替運行，互為備用；當一臺排污泵出現故障時，設備可在不停止工作的同時自動切換到另一臺排污泵，并鎖定單泵運行，同時報警提示故障類型；
2、多點監控、自動報警指示功能
設計采用相序保護裝置、過濾器壓力檢測報警裝置，高水位報警與超高水位報警裝置等監控設備的運行狀況，從而提高了設備運行的可靠性與穩定性。采用報警燈光閃爍和不同聲音可區分故障類型；
3、水位電極采用316不銹鋼條特別設計制作
分超高、高、低三級探測水箱內的水位、抗氧化、防結垢、耐腐蝕，徹底解決了同類產品易結垢導致溢水及電極腐蝕污染等諸多控制失靈問題；
4、采用獨特的專利結構
專利設計的雜物污水分離器結構使系統運行時排污壓力增大，使水泵與可纏繞型雜物不接觸，避免雜物纏繞和堵塞水泵葉輪而燒壞水泵電機；設備內不會產生沉淀，實現了無沉淀、免清掏，大大節約設備運行和管理維護的成本；
5、不銹鋼水箱
采用304不銹鋼板焊接制成，密閉暫存污水，無滲漏、無臭味、無污染；
6、控制箱采用PLC可編程控制器及液晶控制屏
控制箱具備手動/自動功能，通過液晶控制屏可實時查看設備運行信息，查看水泵累計運行時間以及故障信息，具有缺相、過載、超高液位、水泵防銹等報警保護功能，方便維護及維修工作；
7、根據用戶需要，可選配遠程監控功能，實現互聯網遠程監控運行的目的；
8、進水口管徑：DN100/DN150（進水口高度550～1000mm可調），排水口管徑：DN80/DN100，排 氣口管徑：DN50；
9、安裝在設備坑內時，可選配輔助排污泵；
產品參數表：
| 序 號 | 設備型號 | 流量 | 揚程 | 水泵功率 | 設備外形尺寸 | 設備預留坑尺寸 | 接管尺寸 | ||
| m3/h | M | kw | L*W*H | L1*W1*H1 | 進水管 | 出水管 | 排氣管 | ||
| 1 | LYWQ-10-0.75 | 10 | 10 | 0.75 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 2 | LYWQ-15-1.1 | 15 | 8 | 1.1 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 3 | LYWQ-15-1.5 | 15 | 15 | 1.5 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 4 | LYWQ-15-2.2 | 15 | 20 | 2.2 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 5 | LYWQ-20-1.5 | 20 | 12 | 1.5 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 6 | LYWQ-20-2.2 | 20 | 16 | 2.2 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 7 | LYWQ-25-2.2 | 25 | 15 | 2.2 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 8 | LYWQ-25-3.0 | 25 | 20 | 3.0 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 9 | LYWQ-25-4.0 | 25 | 28 | 4.0 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 10 | LYWQ-25-5.5 | 25 | 32 | 5.5 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 11 | LYWQ-30-2.2 | 30 | 10 | 2.2 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 12 | LYWQ-30-3.0 | 30 | 15 | 3.0 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 13 | LYWQ-30-4.0 | 30 | 22 | 4.0 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 14 | LYWQ-30-5.5 | 30 | 30 | 5.5 | 1500*1200*1200 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 15 | LYWQ-35-3.0 | 35 | 12 | 3.0 | 1750*1200*1300 | 2100*1800*1500 | DN100 | DN80 | DN50 |
| 16 | LYWQ-35-4.0 | 35 | 20 | 4.0 | 1750*1200*1300 | 2300*1800*1500 | DN100 | DN80 | DN50 |
| 17 | LYWQ-40-3.0 | 40 | 10 | 3.0 | 1750*1200*1300 | 2300*1800*1500 | DN150 | DN100 | DN50 |
| 18 | LYWQ-40-4.0 | 40 | 15 | 4.0 | 1750*1200*1300 | 2300*1800*1500 | DN150 | DN100 | DN50 |
| 19 | LYWQ-40-5.5 | 40 | 22 | 5.5 | 1750*1200*1300 | 2300*1800*1500 | DN150 | DN100 | DN50 |
| 20 | LYWQ-45-3.0 | 45 | 10 | 3.0 | 1750*1200*1300 | 2300*1800*1500 | DN150 | DN100 | DN50 |
| 21 | LYWQ-45-4.0 | 45 | 16 | 4.0 | 1750*1200*1300 | 2300*1800*1500 | DN150 | DN100 | DN50 |
| 22 | LYWQ-45-5.5 | 45 | 22 | 5.5 | 1750*1200*1300 | 2300*1800*1500 | DN150 | DN100 | DN50 |
| 23 | LYWQ-45-7.5 | 45 | 30 | 7.5 | 1750*1200*1300 | 2300*1800*1500 | DN150 | DN100 | DN50 |
| 24 | LYWQ-50-5.5 | 50 | 20 | 5.5 | 1750*1200*1300 | 2300*1800*1500 | DN150 | DN100 | DN50 |
| 25 | LYWQ-50-7.5 | 50 | 25 | 7.5 | 1750*1200*1300 | 2300*1800*1500 | DN150 | DN100 | DN50 |
| 26 | LYWQ-55-5.5 | 55 | 18 | 5.5 | 1750*1200*1300 | 2300*1800*1600 | DN150 | DN100 | DN50 |
| 27 | LYWQ-60-4.0 | 60 | 12 | 4.0 | 1750*1200*1300 | 2300*1800*1600 | DN150 | DN100 | DN50 |
| 28 | LYWQ-65-4.0 | 65 | 10 | 4.0 | 1750*1400*1300 | 2300*2000*1600 | DN150 | DN100 | DN50 |
| 29 | LYWQ-70-4.0 | 70 | 9 | 4.0 | 1750*1400*1300 | 2300*2000*1600 | DN150 | DN100 | DN50 |
| 30 | LYWQ-80-5.5 | 80 | 12 | 5.5 | 1750*1400*1300 | 2300*2000*1600 | DN150 | DN100 | DN50 |
| 注：1、上述參數表中設備箱體尺寸、管徑、入水口高度等參數為我公司客戶記錄配置，僅供客戶參考； 2、當用戶需求超出上述參數表范圍時，公司可根據客戶場地尺寸、參數要求另行設計、制作設備； | |||||||||
